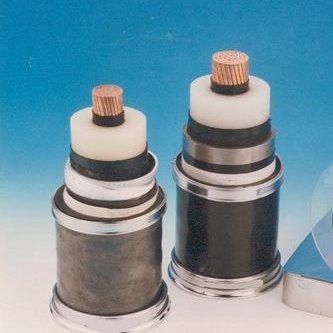

66KV XLPE Cable XLPE Insulated Power Cable
Keterangan: 48/66KV Tembaga atau Aluminium konduktor / layar konduktor / isolasi XLPE / layar isolasi / Lapisan tahan air semi-konduktif / selubung dalam Selubung timah atau Aluminium / jaket selubung luar
Berbagai Jenis Kabel HV untuk pilihan:
YJLW02: selubung dalam aluminium bergelombang, Jaket PVC
YJLW03: selubung dalam aluminium bergelombang, Jaket PE
YJQ02: memimpin selubung dalam, Jaket PVC
YJQ03: memimpin selubung dalam, Jaket PE
Standar Kabel XLPE 66KV:
GB/T 11017, IEC 60840, standar lain seperti AS/NZS, BS, ASTM dapat disesuaikan. GB standar berarti standar Nasional Cina, ini setara dengan standar IEC.
Produk kabel tegangan tinggi GB11017"tegangan pengenal 110 kV tembaga, Aluminium coreXLPE kabel daya" dan IEC60840"tegangan pengenal 30 kV hingga 150kV isolasi kabel daya uji paket ramai" standar.
Lingkup aplikasi:
Kabel Daya HV XLPE cocok untuk pembangkit listrik publik atau swasta, Gardu Induk, dapat juga digunakan dalam transmisi daya dan jalur distribusi dengan tegangan frekuensi daya pengenal 48/66KV, 64/110kV, 76/132kV. Untuk peletakan di dalam ruangan, di terowongan , tabung kabel, langsung di bawah tanah, mampu menahan gaya mekanik eksternal dan gaya tarik tertentu.
Menggunakan karakteristik:
Tegangan frekuensi daya terukur U0/U: 48/66kV, 64/110kV, 76/132kV.
Maks. suhu operasi konduktor terus menerus yang diizinkan: 90ºC.
Maks. suhu konduktor hubung singkat tidak boleh melebihi 250ºC (durasi maksimum 5 detik).
Suhu sekitar saat pemasangan tidak boleh di bawah 0ºC.
Jari-jari lentur tidak boleh kurang dari 25 kali diameter kabel.
Konstruksi Kabel 66KV XLPE Kabel tegangan tinggi：
Instruksi tentang Konstruksi Kabel:
Konduktor kompak diadopsi dengan indeks kompak lebih dari 0,9; Konduktor 5 bagian akan digunakan bila luas penampang melebihi dan mencakup 1000 mm².
Layar bagian dalam terdiri dari strip nilon semi-konduktor (lapisan ganda untuk 1000mm² ke atas) dan layar semi-konduktor super-halus yang diekstrusi.
Insulasi terbuat dari bahan berinsulasi XLPE super murni.
Layar insulasi terbuat dari bahan semi-konduktor super halus.
YJLW002 dan YJLW03 memiliki dua lapisan pita kedap air semi-konduktor dengan ketebalan 0,2mm dan pembungkus yang tumpang tindih sebagai lapisan penyangga.
YJLW02 dan YJLW03 terbuat dari aluminium bergelombang.
Bahan selubung luar adalah 90℃ PVC atau PE, yang permukaannya grafit atau lapisan elektroda semi-konduktor ekstrusi sinkron dengan ketebalan 0,3 ~ 0,4mm.
Parameter Teknis:
Penampang nominal Konduktor mm² | Konduktor OD | Ketebalan isolasi mm | Ketebalan selubung aluminium bergelombang mm | Ketebalan selubung mm | Kira-kira OD kabel mm | Kira-kira berat kabel kg/km | |||
mm | Cu | AI | |||||||
selubung PVC | sarung PE | berselubung PVC | berselubung PE | ||||||
185 | 16.1 | 13.5 | 1.7 | 4.0 | 71.0 | 5481.1 | 5093.8 | 4749.1 | 3978 |
240 | 18.4 | 13.5 | 1.7 | 4.0 | 73.9 | 6212.3 | 5807.9 | 4749.1 | 4344.7 |
300 | 20.6 | 13.5 | 1.7 | 4.0 | 75.9 | 6921.1 | 6505.1 | 5082.5 | 4666.5 |
400 | 23.5 | 13.5 | 1.7 | 4.0 | 78.9 | 7926.9 | 7493.5 | 5560.6 | 5127.2 |
500 | 26.6 | 13 | 1.8 | 4.0 | 80.9 | 9065.2 | 8620.4 | 6041.3 | 5596.5 |
630 | 30 | 13 | 1.9 | 4.0 | 84.8 | 10702.6 | 10235.1 | 6805.3 | 6337.8 |
800 | 34 | 13 | 2.0 | 4.0 | 88.8 | 12674.8 | 12184.4 | 7678.4 | 7188 |
1000 | 38.5 | 13 | 2.0 | 4.5 | 95.8 | 15254.9 | 14660.9 | ||
1200 | 42.1 | 13 | 2.0 | 4.5 | 98.8 | 16973 | 16359.2 | ||
1400 | 45.5 | 13 | 2.0 | 4.5 | 102.7 | 19091 | 18451.6 | ||
1600 | 48.7 | 13 | 2.0 | 4.5 | 105.7 | 21097.7 | 20438.6 | ||
